焊縫掃查架 ，飛泰FTSCJ-1鋼軌焊縫探傷掃查架
石家莊飛泰檢測儀器有限公司專生產加工各類超聲波探頭、鋼軌焊縫串列掃查架，K型掃查器批發、零售、OEM、定制，本公司有從事超聲波檢測和超聲波探頭研究開發具有二三十年經驗和技術的專家，主要生產超聲波探傷儀、換能器、連接線、高頻接插件等檢測器材。產品廣泛應用于航空、航天、航海、鐵道、機械、壓力容器，鍋爐、焊接、化工、煤礦、橋梁、冶金等檢測部門。
可廣泛應用特檢院/所、建設工程質量檢測站、機械制造、鐵路交通、鋼鐵冶金、鋼結構焊縫、船舶焊縫、石油、化工新能源、天然氣裝備、國防部門、學校實驗室等領域探傷使用。
產品概況:

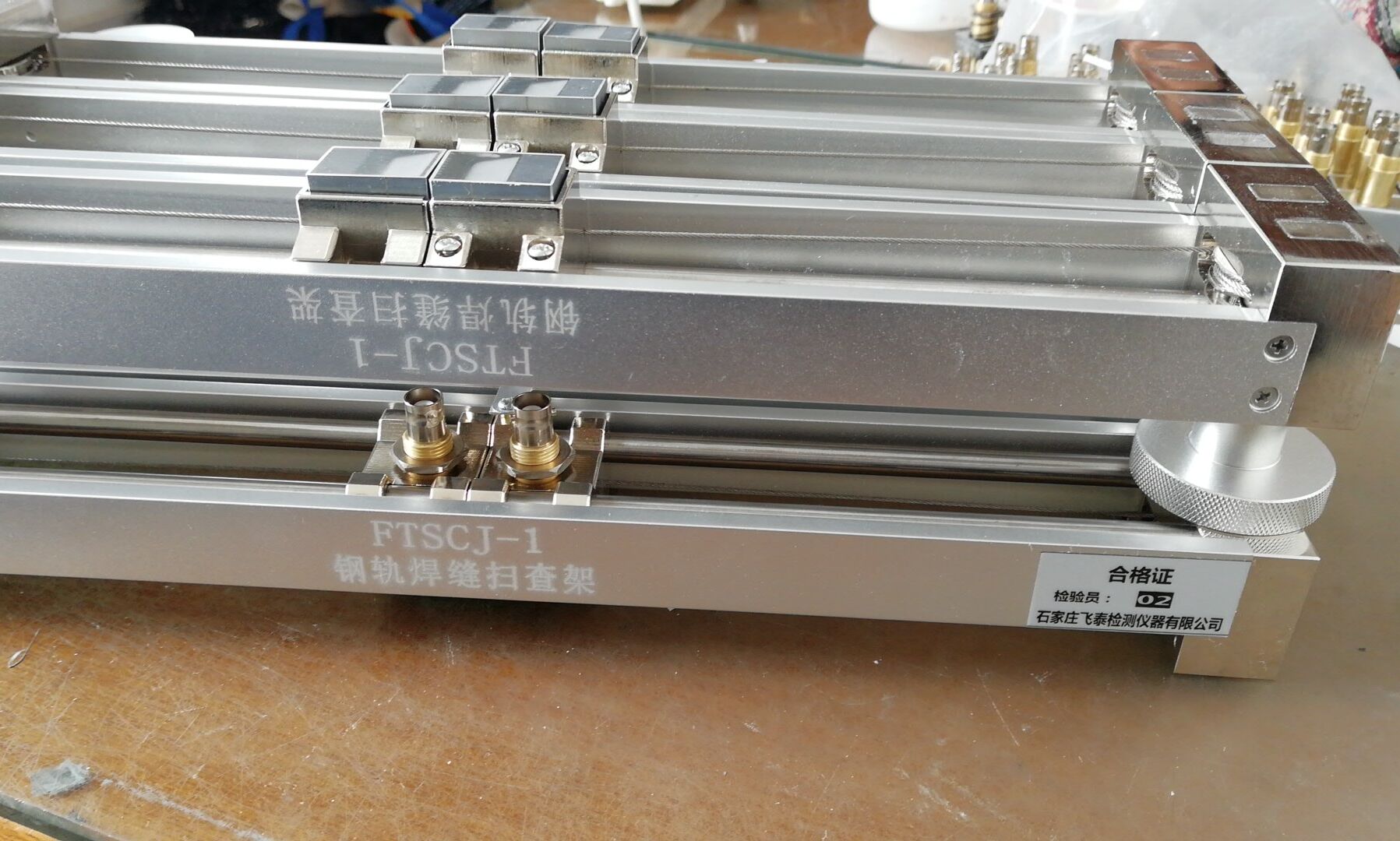

FTSCJ-1鋼軌焊縫探傷掃查架主要用于檢測鋼軌斷面中心焊縫中氣孔，夾渣，疏松等缺陷，是新推出的鋼軌焊縫專用探傷設備。
FTSCJ-1鋼軌焊縫探傷掃查架適用于閃光焊、氣壓焊及鋁熱焊焊縫探傷，適用于鐵路工務，城市軌道交通，地下鐵路等一系列的鋼軌軌道。
產品特點：
FTSCJ-1鋼軌焊縫探傷掃查架操作簡便，使用方便，探傷范圍大，效率高，結果可靠。
鋼軌焊縫掃查架可以針對鋼軌焊縫軌頭到軌底進行串列式掃查，解決了鋼軌焊縫手工探傷難度大，檢查范圍小，結果不可靠的問題，提高了軌腰和軌底三角區探傷結果的準確性和可靠性。由于鋼軌焊縫掃查架可以對軌墻進行精細掃查，使用證明該掃查架可以準確探出焊縫軌墻的各種缺陷，尤其是對平面狀缺陷具有很高的靈敏度，而這種平面狀缺陷用單探頭很難發現。
掃查器帶有兩個可以同時朝相反方向運動探頭夾具。
保證超聲波在鋼軌中傳播的總聲程始終不變。
使用時配合一發一收兩個探頭，將掃查器置于鋼軌中心，旋轉旋鈕使探頭從標尺起點運動到并攏時，即可完成焊縫斷面從上到下探傷，傷損深度直接由標尺讀出。掃查器具備磁吸附功能。
飛泰品牌 FTSCJ-1鋼軌焊縫探傷掃查架可以配合任何具有具有一發一收接口的超聲儀器使用。
與HT-10、JGT-10、JGT-5DSS、JTS-9HS、CTS-9003H、CTS-1008、CTS－1003、CTS-1002等等探傷儀配合使用時便攜性更好，特別適合野外作業。
主要技術指標
軌型：適用于43kg/m～75kg/m鋼軌焊縫軌腰部位串列式掃查。
探頭：K0.8或者 k0.75（收發各一只）
標尺：表示傷損深度和傷損高度。
尺寸：390mm(長)×55mm(寬)×70mm(高)。
重量：約1.5kg.
裝箱清單：
| 序號 | 名稱 | 數量 | 單位 |
| 1 | FTSCJ-1鋼軌焊縫探傷掃查架 | 1 | 套 |
| 2 | 飛泰掃查架專用探頭 | 2 | 只 |
| 4 | 合格證、保修卡、裝箱單、說明書 | 1 | 本 |
| 5 | 飛泰專用皮包 | 1 | 個 |
鋼軌探頭、路軌探頭/超聲波探頭規格表
窄脈沖 | 5N14 |
| 5P14 30、36.5、40、45、50度（可拆式） |
| 10N6 | 小角度 | 2.5P13*13 2～10度（固定式） |
| 測厚探頭 |
| 2.5P14 2～10度（可拆式、固定式） |
回 波 | BH-50 |
| 2.5P20 2～10度（可拆式、固定式） |
路 軌 | 37度 70度 |
| 5P14 2～10度（可拆式、固定式） |
| 0度＋37度 |
| 5P20 2～10度（可拆式、固定式） |
非金屬 | 250K-P40F | 分割式 | 2.5P14FG F5、10、15、20、30 |
| 100K-P40F |
| 2.5P20FG F5、10、15、20、30 |
| 50K-P28F |
| 5P14FG F5、10、15、20、30 |
| 25K-P28F |
| 5P20FG F5、10、15、20、30 |
| 12.5K-P40 | 水 浸 | 2.5P25 2.5P20 2.5P14 |
| 增壓式探頭(50、100米線) |
| 5P20 5P14 5P12 10P5 |
表面波 | 2.5P6*8 62、72度 | 充 水 | 2.5P20 2.5P14 5P20 5P14 |
| 2.5P8*12 62、72度 |
| 水套（配充水式探頭） |
| 5P6*8 62、72度 | 變 角 | 2.5P10*16，0～90度（可變角度） |
| 5P8*12 62、72度 |
| 2.5P10*16，0～90度（可變角度） |
專 用 | 輪箍不動車探傷探頭（三晶：62、67、74度；64、68、72度；67、70、74度） | ||
飛泰 FTSCJ-1鋼軌焊縫探傷掃查架使用客戶：天津鐵路，河北鐵路，山西鐵路，內蒙古鐵路，遼寧鐵路，吉林鐵路，黑龍江鐵路，江蘇鐵路，浙江鐵路，安徽鐵路，江西鐵路，山東鐵路，河南鐵路，湖北鐵路，湖南鐵路，廣東鐵路，廣西鐵路，重慶鐵路，四川鐵路，云南鐵路，寧夏鐵路
